型钢切割机切割工艺流程

点击次数:67  发布时间:2019-03-11
  型钢切割机采用焊接平台,通过重轨提高整体承载重量,采用菜单式编程,选择输入加工参数,如外径、壁厚、斜角、偏差、补偿数据等。同时可以通过其他专业软件进行无缝连接。人性化设计人机交流更加方便合理,运行稳定,寿命延长。

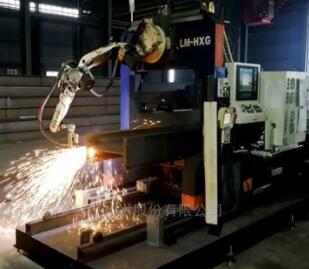

型钢切割机
  型钢切割机底座全部都是采用方管焊接的框架式结构,不需要做地基方便移动,控制是软件自主研发的,可直接于机器上或离线编辑器编程。采用菜单式选择输入切割参数,如外径,壁厚,坡口角度,偏离,补偿数据等。同时可通过其他专业软件作无逢连接如TEKLA设计软件。直观的三维相贯线成像;动态切割仿真;快速自动定位、暂停、加减速控制;具有原轨迹返回再返切功能;自动报警显示及自动诊断功能;在线和离线的编程方式;通过U盘外部交换信息;多管相交一次切割成形等优势。

  型钢切割机切割工艺流程:

  1.操作员在机器上启动程序,管子用吊装工具放置在管座上。

  2.测量水平:操作员根据管子外径偏差用管支撑托架调节水平。

  3.管子锁定:用可调节之四爪自动定心夹头锁定管子外径。

  4.开启切割:将切割头移动到管端进行切割,设备会自动按程序自动定位进行下一部切割,至根据编程完成所有切割程序。

  型钢切割机适用多种型材(H钢,槽钢,工字钢,角钢,球扁钢等)自动切割,分生产线和单机工作模式,规格可定制。提供(GB,JIS,ASTM)型材库,焊接坡口种类齐全(AWS,API,定角,定点,固定)特别适合海洋工程,钢结构,造船,桥梁铁塔,物流仓储,建筑和工程机械等行业,兼容IGES,DXF,SAT和STL等数据接口,并提供NC类DSTV等同规范。
